Relevé de l’existant : de la façade au toit, le logement mis à plat

Vous préparez une surélévation, une extension ou l’achat d’un appartement ancien, et l’architecte vous réclame « les plans de l’existant » ? Bien souvent, personne ne les a. Ou alors ils datent d’avant la cloison abattue en 1998 et la cuisine déplacée. Voilà le métier du géomètre-topographe : il réalise un relevé architectural précis du bâtiment tel qu’il est aujourd’hui, puis le redessine.

Implanté à Épinay-sur-Seine, le cabinet Géomètre sur Mesure réalise ce type de relevé pour les particuliers comme pour les professionnels, à Paris, en grande couronne et, quand le projet l’exige, partout en France. Ce relevé de l’existant sert de base à tout ce qui se dessine ensuite.

Un relevé de l’existant, concrètement, c’est quels plans ?

Derrière l’expression se cache un dossier de plans, pas un document unique. Sur sa page consacrée aux relevés, Géomètre sur Mesure cite les plans d’intérieur, les plans de niveaux, les coupes, les façades, les toitures et les plans d’héberges. Il faut ajouter le plan topographique, qui couvre le terrain et son environnement, et le plan de corps de rue, qui représente les façades, la voirie et les aménagements urbains.

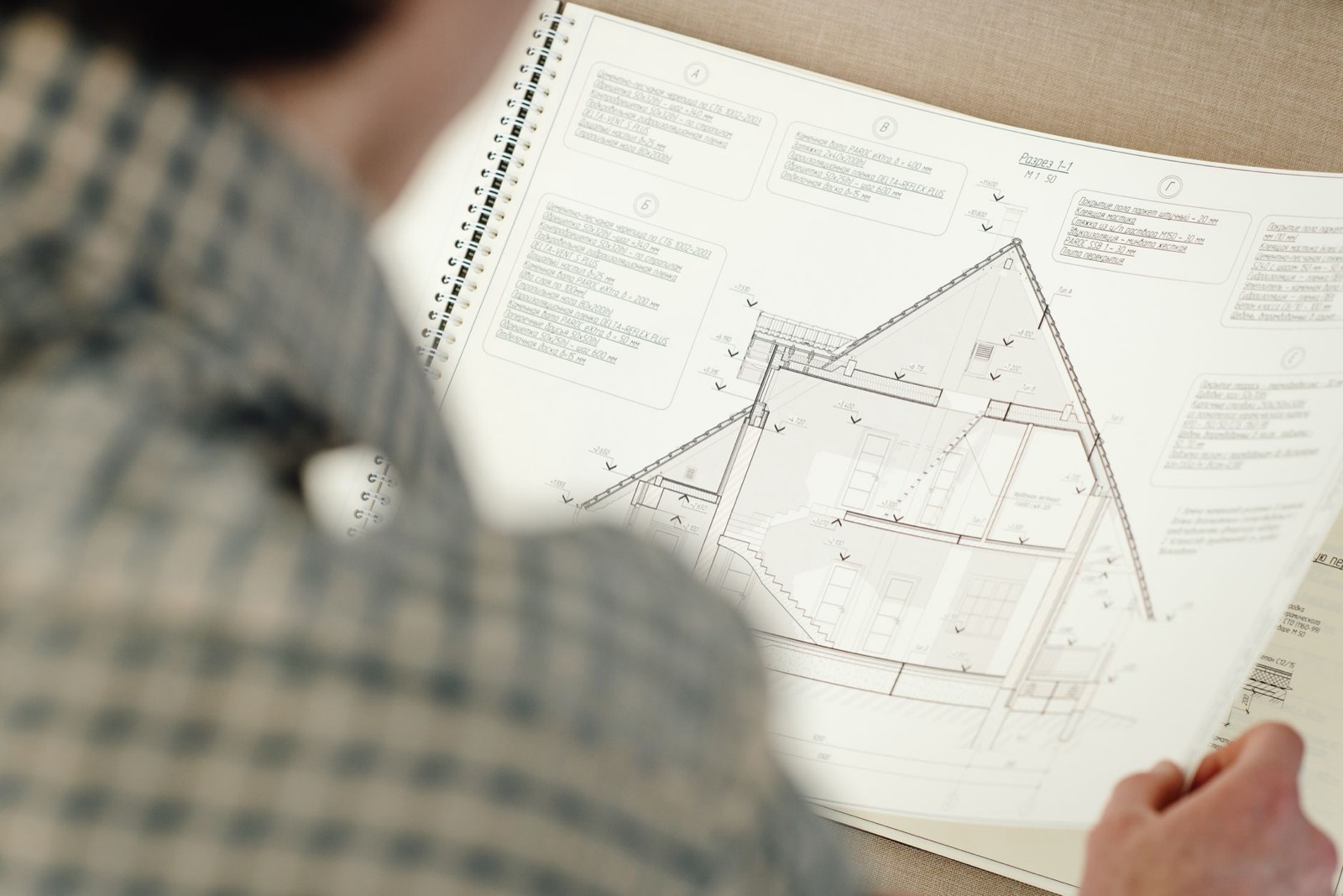

Celui que tout le monde imagine, c’est le plan d’intérieur : les pièces, leurs dimensions, les éléments existants. Les autres comptent tout autant. À mon sens, un particulier gagne à penser au relevé comme à une radiographie complète du logement. Dessiner seulement la pièce à rénover ne suffit pas.

Ces documents donnent une représentation fiable de ce qui est construit. Pour la conception, la rénovation ou la préparation de travaux, tout le monde part donc de la même base mesurée, et personne ne travaille sur une estimation.

Façades, toitures, héberges : les plans qu’on oublie de demander

Le plan de façade relève les élévations et les éléments architecturaux : les ouvertures, les modénatures, les balcons. Côté toit, on relève les pentes, les faîtages et les équipements posés dessus. Reste le plan d’héberges, le plus méconnu. D’après le cabinet, il s’agit du relevé des murs mitoyens et des limites entre bâtiments.

Pourquoi ces trois-là comptent-ils autant pour un particulier ? Parce que l’administration les demande. L’article R431-10 du Code de l’urbanisme, celui qui fixe le contenu du projet architectural d’un permis de construire, exige le plan des façades et des toitures. Quand on modifie un bâtiment existant, il demande aussi l’état initial et l’état futur, avec un plan en coupe. Pour dessiner l’état futur d’une façade qu’on surélève, il faut donc d’abord son état initial, mesuré. Un relevé de l’existant complet fournit justement cet état initial.

Scanner 3D, drone, station totale : comment le géomètre mesure

Le mètre ruban a pris sa retraite. Géomètre sur Mesure choisit ses instruments selon le bâtiment : scanner 3D, station totale, drone, niveau de chantier, distancemètre. Sa page le dit clairement : « en règle générale, nous avons recours au scanner 3D ».

Le principe est simple. Posé sur son trépied au milieu d’une pièce, le scanner balaie tout ce qui l’entoure et enregistre des millions de points. Murs, plafonds, poutres, tuyaux apparents. On le déplace de pièce en pièce, et l’ensemble se recolle en un modèle unique du logement. La station totale, elle, sert aux mesures ciblées : un angle, une hauteur, un point de référence.

Le drone prend le relais là où l’on ne monte pas facilement. Ses drones embarquent des caméras thermiques, du LIDAR et des appareils de photographie aérienne. Pour une toiture parisienne en zinc à six étages du sol, c’est franchement la méthode la plus sensée. Ce savoir-faire s’applique aussi aux bâtiments anciens ou classés, ceux où chaque mur a sa propre courbe et où un plan « théorique » ne colle jamais à la réalité.

Du nuage de points au fichier DWG, ce que vous recevez

Ce que vous recevez, ce sont des fichiers DAO/CAO, en DWG et en PDF, avec des données planimétriques (ce qui se voit en plan, à plat) et altimétriques (les hauteurs, les niveaux). Le PDF se lit sur n’importe quel ordinateur. Le DWG s’ouvre dans les logiciels de dessin des architectes et des bureaux d’études, qui le reprennent directement pour dessiner le projet.

Après un passage au scanner 3D, la liste s’allonge : nuages de points, plans 2D, coupes, modèles 3D et maquettes BIM. Cette maquette, réalisée sous Autodesk Revit selon la méthode dite « Scan to BIM », est décrite par le cabinet comme un jumeau numérique de l’ouvrage, conçu sur mesure.

Vu par un particulier, le nuage de points peut sembler abstrait : une image faite de millions de petits points colorés. C’est pourtant un capital. Le jour où un artisan a besoin d’une cote oubliée, elle est déjà dans le fichier, sans nouveau déplacement.

Mon conseil : demandez dès le départ le format qu’attend votre architecte ou votre maître d’œuvre. Le géomètre adapte le livrable au projet, et le devis, gratuit, se construit sur cette base.

Surélévation, extension, achat : à quoi sert le relevé de votre logement

Prenons trois situations courantes. La surélévation d’abord : on ajoute un niveau au-dessus de l’existant, ce qui demande de connaître précisément la toiture, les façades et les murs mitoyens. Toiture, élévations, héberges : tout y passe. L’extension ensuite : le plan topographique situe le bâtiment sur son terrain et dans son environnement, et c’est sur lui que l’architecte pose le nouveau volume.

Un cabinet ouvert aux particuliers comme aux architectes

On imagine volontiers le géomètre réservé aux promoteurs et aux grands chantiers. Architectes, promoteurs, bureaux d’études et collectivités font bien partie de ses clients, mais sa page le dit sans détour : le cabinet intervient « du particulier au professionnel ».

Son activité couvre aussi l’implantation d’ouvrages, l’étape où l’on reporte sur le terrain l’emplacement exact de ce qui va être construit. Le mot intimide ? Il désigne simplement le moment où le futur bâtiment prend sa place réelle sur le terrain.

Le premier geste, finalement, est simple. Décrivez votre projet (surélévation, achat, mise en copropriété), dites quels plans votre architecte attend, et demandez le devis. Il est gratuit et adapté à votre projet. Vous partirez ensuite de mesures réelles.
